Aufgrund vielfacher Nachfrage fertigen wir diese limitierte Auflage mit verbessertem Netzteil, optimierter Endstufe und silbernem Design.
4.Ordnung ist das zentrale Herzstück des Avalon. Das von Thommessen entwickelte aktive Filter beschreibt einen völlig neuen Weg der Frequenzweichenkonstruktion. Der Avalon ermöglicht den Entwurf eines Aktivlautsprechers, dessen beide Systeme über den gesamten Frequenzbereich 0° Phasendifferenz besitzen.
Eine 2-Wege-Weiche besteht aus einem Hoch- und einem Tiefpaß. Sie teilen dem Hochtöner die hohen bzw. dem Tieftöner die tiefen Frequenzen zu. Damit die Lautsprecherbox einen linearen Frequenzverlauf besitzt, müßten sich somit Hoch- und Tieftöner optimal ergänzen.
Gerade hier liegt die Problematik der konventionellen, aktiven Frequenzweichen (Abb.1). Da Hoch- und Tiefpaß zwei in sich geschlossene, unabhängige Systeme darstellen, ergibt sich aus der Summe beider Systeme nicht automatisch ein linearer Frequenzverlauf.
Durch die Phasendifferenz beider Filter entstehen im Trennfrequenzbereich sog. Interferenzen. Sie führen zu gegenseitigen Schallauslöschungen aber auch zu Schalladditionen.

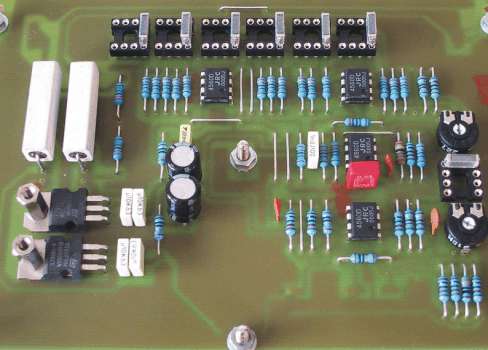

Die Aktivweiche des Avalon CSA 3.7 SE vermeidet diesen Fehler. Ein Linkwitz-Riley-Hochpaß 4.Ordnung ist das Referenzfilter des gesamten Systems. Zwischen dem linearen Audiofrequenzband und dem Referenzhochpaß wird mittels ultraschneller Differenzstufen eine mathematische Subtraktion durchgeführt. Das Ergebnis ist ein zum Referenzhochpaß spiegelbildlicher Tiefpaß.
Hieraus ergeben sich für das Gesamtsystem folgende Eigenschaften:
- Der summierte Frequenzgang von Hoch- und Tiefpaß ist immer linear
- Die Phasendifferenz ist immer 0°
- Bauteiltoleranzen werden durch Subtraktion eliminiert
Die gewünschte Trennfrequenz des Thommessen Linkwitz-Riley-Subtraktionsfilters wird mittels beiliegender Kondensatoren sehr einfach programmiert. Der Hochtonpegel kann im Bereich von +6 bis -12dB justiert werden.
mit 6dB Regelbereich und wählbarer Einsatzfrequenz verleiht jedem Lautsprecher ein kräftiges Tiefbassfundament.
Ein aktives Mehrwegekonzept ist nur dann sinnvoll, wenn jede einzelne Endstufe die Qualität einer hochwertigen Monoendstufe besitzt. Wir verzichten bewußt auf den Einsatz integrierter Endstufen, auch wenn die Leistung dieser Chips einen Hochtöner ausreichend aussteuern würde.
Die Endstufen des Avalon sind aus diskreten Bauteilen völlig symmetrisch aufgebaut. Rauscharme Stromquellen mit speziellen Referenzleuchtdioden (!) garantieren den exakten Betrieb der Differenzeingangsstufen. Ein Thermoschutz, eine Einschaltverzögerung sowie Hochstrom-Leistungstransistoren sorgen für die nötige Betriebssicherheit. Folienkondensatoren im Netzteil und im Signalweg verbessern die Impulsfestigkeit und Detailauflösung des Systems.
Beide Endstufen des Avalon besitzen eine Leistungsbandbreite von 500 kHz. Aufgrund des enorm hohen Dämpfungsfaktors kontrolliert der Avalon präzise jeden Lautsprecher.

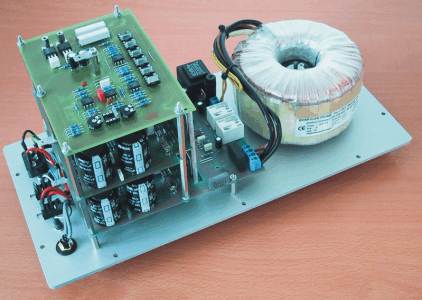

Der kräftige 400VA-Ringkerntrafo liefert ausreichende Energie. Zur Schonung Ihrer Haussicherung wird der Trafo über eine automatische Softstartschaltung in zwei Stufen langsam an das 230V-Netz gelegt. Insgesamt 16 Pufferkondensatoren mit einer Kapazität von über 40000mikro Farad sorgen für ein stabiles Klangbild.
Die Bedienungübernimmt die Einschaltautomatik, denn unser Avalon schaltet sich selbständig ein, sobald er ein Audiosignal empfängt. Ohne Signal schaltet er nach wenigen Minuten wieder ab. Die Stromaufnahme im Standby beträgt nur 0.4VA. Selbstverständlich kann der Avalon auch völlig vom Netz getrennt oder auf Dauer eingeschaltet werden. Der Avalon besitzt zur Anzeige des Betriebes eine LED-Kontrollleuchte. |
|
Die Frontplatte des Avalon CSA 3.7 SE besteht aus einer 4mm starken, gebürsteten und matt silber eloxierten Frontplatte. Abgerundete Frontplattenecken ermöglichen das bündige Einlassen des Gerätes in ein gefrästes Gehäuse. Der Druck ist aufgrund eines neuartigen Verfahrens absolut abriebfest. Eine vergoldete Cinchbuchse sowie ein Kaltgeräteanschluß sind selbstverständlich integriert. Ein passendes Netzkabel gehört zum Lieferumfang.
| |
|
|
- Nennleistung Tiefton 4Ohm/8Ohm Hochton 4Ohm/8Ohm - Klirrfaktor ges. - Fremdspgs.abstand - Frequenzgang - Eingangswiderstand - Dämpfungsfaktor 8 Ohm - Trennfreq. durch steckbare Kond. wählbar (optional bis +15dB) regelbar - Tiefbaßentzerrung mit 6dB Regelbereich und wählbarer Einsatzfrequenz - integriertes 10Hz-Subsonicfilter - Einschaltautomatik - Außenmaße - Einbauöffnung - Einbautiefe |
118W/205W 113W/73W < 0.007% -112dB 10kOhm 1000 Serie Serie Serie Serie Serie Serie 360x175mm 335x150mm 150mm |
Hinweis:
Jedem Avalon liegen zehn Befestigungsschrauben, ein Netzkabel sowie Kondensatoren zur Programmierung der Trennfrequenz und der Tiefbassentzerrung bei.
Unverbindliche Preisempfehlung:
Avalon CSA 3.7 SE 615.-EUR / 1199.-DM
