Proteus
|
SW 2.4 |
SW 4.8 |
Aktive Linkwitz-Riley-Filter 4. Ordnung
gehören zu den musikalischsten Filtern und wurden daher im Proteus SW2.4/4.8 verwendet. Geringes Klirren, idealer Frequenz- und Phasengang sowie die hohe Filtersteilheit zeichnen dieses Filterprinzip aus.
Die Übernahmefrequenzen der Satelliten und des Subwoofers sind zur optimalen Anpassung an Ihre Anlage getrennt voneinander im Bereich von 50Hz bis 150Hz stufenlos
durchstimmbar.
Abb.1: Frequenzgang Subwoofer und Satellit - Reglerstellung : 50Hz und 150Hz
Die aktive Tiefbaßentzerrung
mit stufenlos einstellbarer Einsatzfrequenz im Bereich von 20Hz bis 50Hz sowie einer maximalen Anhebung von bis zu +6 Dezibel schafft ein tiefreichendes Baßfundament.
Abb.2: Frequenzgang Tiefbaßentzerrung - Reglerstellung : +6dB, 20Hz und 50Hz
Ein aktives 12Hz-Subsonicfilter
2. Ordnung mit Butterworth-Charakteristik schützt den Subwooferlautsprecher vor mechanischer Beschädigung durch Infraschall.
Bedienungsseite
Alle Regler und Knöpfe sind leicht von außen zu bedienen. Die Cinchbuchsen sind selbstverständlich vergoldet, die Lautsprecher-Buchsen nehmen auch große Kabelquerschnitte auf.

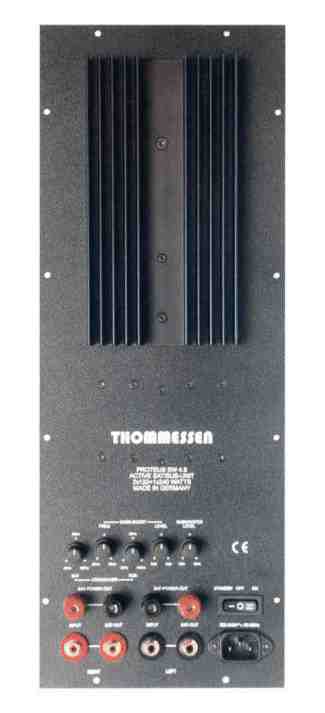

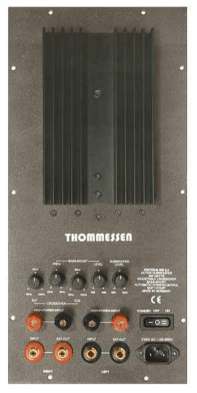

Abb.3:Proteus SW2.4/4.8
Vorverstärker und Endstufe bilden zusammen mit unserem Proteus SW2.4 die klassische Satelliten-Subwoofer-Kombination.
Abb.4: Proteus SW 2.4 mit Endverstärker
Aufwendiges Aktivweichenkonzept
Das ausgereifte, doppelseitige Platinendesign garantiert die hervorragenden, audiophilen
Eigenschaften
.
Abb.5:Aktivweichenplatine und Endstufenplatine Proteus SW2.4/4.8
Zwei hochwertige Satellitenendstufen
(baugleich mit Vasall-Endstufe) des Proteus SW4.8 ergeben eine vollständige
Satelliten/Subwoofer-Verstärkereinheit.
Abb.6: Proteus SW 4.8 mit Satellitenlautsprecher
|
|
|
-Nennleistung Subwoofer 4/8Ohm -Nennleistung Satellit 4/8Ohm -Freq.gang Subwoofer -Freq.gang Satelliten -Klirrfaktor Satellit -Rauschabstand Subwoofer -Rauschabstand Satellit -Eingangswiderstand -Dämpfungsfaktor Endstufe -High-Power-Eingang -Kaltgeräteanschluß für Netzspannung -Einschaltautomatik -Außenmaße -Einbauöffnung -Einbautiefe |
205W/115W - 12Hz-Trennfreq. < 0.007% -112dB -98dB 10kOhm 1000 Serie Serie Serie Serie Serie Serie 360x175mm 335x150mm 115mm |
205W/115W 2x115W/73W 12Hz-Trennfreq. < 0.007% -112dB -110dB 10kOhm 1000 Serie - Serie Serie Serie Serie 463x175mm 438x150mm 115mm |
ACHTUNG : Proteus SW 4.8 nicht mehr lieferbar !
